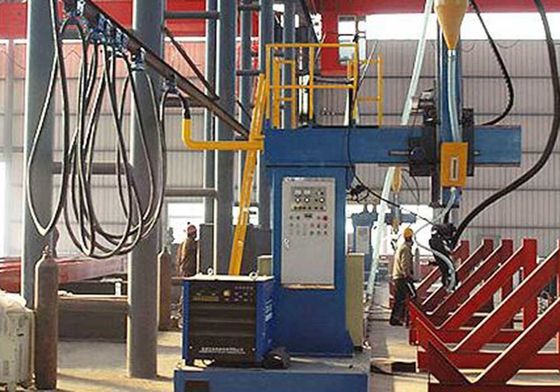

Ηλεκτρικό σύστημα ελέγχου μηχανής συγκόλλησης δέσμης H

Το μηχάνημα αποτελείται από καρότσι, στήλη, βουλή, βραχίονα συγκόλλησης και φορτηγό εργαλείων, μηχανική συσκευή εντοπισμού φακού συγκόλλησης, σύστημα επεξεργασίας ροής, κύκλωμα αερίου και ηλεκτρικό σύστημα ελέγχου.

Το μηχάνημα αποτελείται από καρότσι, στήλη, βουλή, βραχίονα συγκόλλησης και φορτηγό εργαλείων, μηχανική συσκευή εντοπισμού φακού συγκόλλησης, σύστημα επεξεργασίας ροής, κύκλωμα αερίου και ηλεκτρικό σύστημα ελέγχου.

Το καρότσι, η στήλη και το άξονα αποτελούν το πλαίσιο της μηχανής.Η συσκευή μηχανικής παρακολούθησης του πυροβόλου συγκόλλησης χρησιμοποιείται για την υποστήριξη της κεφαλής συγκόλλησης και τη ρύθμιση της θέσης της άκρης συγκόλλησηςΥπάρχουν αρκετές ομάδες τροχών μηχανοκίνητης κίνησης στο κάρο εργαλείων για να συνδέονται στενά με τις ράγες καθοδήγησης για την άνω και κάτω και την αριστερή και δεξιά κίνηση.Δύο ομάδες συσκευών κίνησης θα χρησιμοποιηθούν για την κίνηση των βραχίονων συγκόλλησης στο άνω μέρος του, κάτω, αριστερά και δεξιά κατεύθυνση.

Η μηχανική συσκευή εντοπισμού της φαγολάμπας συγκόλλησης τοποθετείται στο κάτω μέρος του βραχίονα συγκόλλησης και η συσκευή τροφοδοσίας σύρματος της κεφαλής συγκόλλησης τοποθετείται στο άνω μέρος.που μπορεί να εξασφαλίσει ότι η άκρη συγκόλλησης στοχεύει στη συγκόλλησηΈνα ζευγάρι τροχών καθοδήγησης θα είναι στενά σε δύο πλευρές της συγκόλλησης ραφής του εργαστηρίου.μέσω της ελαστικής αντίδρασης του ελαστικού, οι διασταυρούμενες διαφάνειες στην επάνω πλευρά του τροχού καθοδήγησης ρυθμίζονται προς τα αριστερά ή δεξιά.οι διασταυρούμενες διαφάνειες ρυθμίζονται προς τα πάνω και προς τα κάτω με την κίνηση του τροχού καθοδήγησηςΕπιπλέον, η χειροκίνητη συσκευή ρύθμισης αριστεράς δεξιάς για την καμπαναριέρα συγκόλλησης είναι εξοπλισμένη.

Το σύστημα επεξεργασίας ροής αποτελείται από κουβά ροής και μηχανή ανάκτησης ροής.Η μηχανή ανάκτησης ροής είναι εγκατεστημένη στο καλάθιΗ ροή θα ρέει προς τη συγκόλληση ραφή που θα συγκολλήσει από τον κουβά ροής μέσω βαλβίδας και στη συνέχεια η συγκόλληση εργασία θα γίνει με συγκόλληση άκρη.Ο σωλήνας ανάκτησης ροής στην πίσω πλευρά της άκρης συγκόλλησης θα συλλέξει εναπομείναντα ροή στο βαρέλι, η οποία θα επιστρέψει στον κουβά ροής μέσω βαλβίδας αφού φιλτραρισθεί από οθόνη.Η σκόνη θα ρουφηχθεί στην μηχανή ανάκτησης ροής και μεγάλο μπλοκ ροής θα παραμείνει στο βαρέλι ανάκτησης.

Το ηλεκτρικό σύστημα ελέγχου αποτελείται από ηλεκτρικό κουτί ελέγχου και πίνακα χειρισμού.ρύθμιση των παραμέτρων συγκόλλησης της μηχανής συγκόλλησης και διακόπτες της μηχανής ανάκτησης ροής θα ελέγχεται και εκτελείται.
