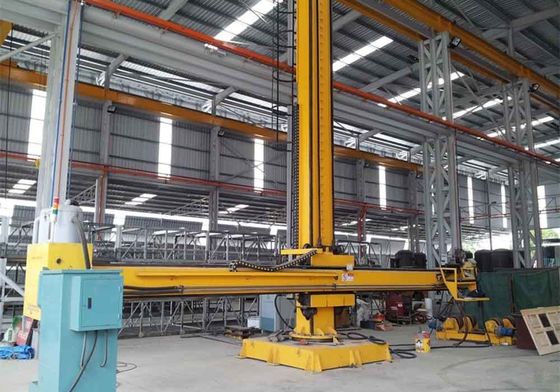

Αυτοματοποιημένος χειριστής συγκόλλησης στήλης HC6060 με κεφάλι SAW

Ο χειριστής συγκόλλησης είναι ένα αυτόματο εξοπλισμό συγκόλλησης και χρησιμοποιείται ευρέως.περιστροφή της στήλης και ο τροχόσπιτος ταξιδεύει σε ράγεςΤο άκρο της εξέδρας μπορεί να είναι εξοπλισμένο με κεφαλή SAW για να κάνει συγκόλληση σε δεξαμενές με τη συνεργασία με περιστροφείς ή positioners.Έτσι το μηχάνημα χρησιμοποιείται ευρέως σε βιομηχανίες όπως πύργος αέρα, λέβητα, χημικά, ναυπηγείο, αυτοκίνητα, μεταλλικές κατασκευές κλπ.

Αυτό το μηχάνημα αποτελείται κυρίως από τμήμα στήλης, τμήμα πλάκας καθοδήγησης, τμήμα ρυμουλκούμενου, μέρος μειωτή ανύψωσης, ισορροπιστή βάρους και μηχανοκίνητη συρόμενη σανίδα, λειτουργική πλατφόρμα και σύστημα κλειδαριού χειροκίνητου χειρισμού.

Η στήλη, ο άξονας, το μπλοκ καθοδήγησης συγκολλούνται και η δύναμη απελευθερώνεται.

Μετά την συγκόλληση, η στήλη και η ράβδος υποβάλλονται σε θερμική επεξεργασία και τελειοποιούνται για να εξασφαλιστεί η ακρίβεια.

Οι άνω/κάτω και αριστεροί/δεξιοί τροχοί καθοδήγησης είναι εκκεντρική δομή άξονα, μέσω της ρύθμισης τους, το κενό στις γραμμές καθοδήγησης μπορεί να ρυθμιστεί για να αντισταθμιστεί η φθορά των σιδηροδρόμων.

Όλοι οι άξονες, συμπεριλαμβανομένων των βρόχων του άξονα, γίνονται θερμικά, τα γρανάζια και τα κινούμενα μέρη σκληρύνονται στην επιφάνεια.

Η ανύψωση της μπουμ είναι μέσω κινητήρα με φρένο, μειωτήρα τροχού σκουλήκι, αλυσίδα και αλυσίδα τροχού.

Η επέκταση της ανόδου οδηγείται από κινητήρα μέσω ελαττωτή τροχού σκουληκιού που οδηγείται από κιβώτιο και ράκα.

Υπάρχει μια μονάδα ρύθμισης όπλου στο μπροστινό άκρο της ράβδου, το όπλο μπορεί να κινείται προς τα πάνω / προς τα κάτω, αριστερά / δεξιά με κινητήρα.

Η στήλη και το υπόγειο συνδέονται με ράβδο, η στήλη μπορεί να περιστρέφεται +/- 180 μοίρες με χειροκίνητο τρόπο και να κλειδώνει σε οποιαδήποτε θέση με χειροκίνητο τρόπο.

Οι ορθογώνιες οδηγίες στην στήλη και το άξονα, είναι από υλικό 16Mn, το οποίο είναι υψηλής αντοχής.

Υπάρχει ασφαλής φρουρός στην σκάλα και ασφαλές κάλυμμα στα τμήματα της μετάδοσης.

Το ηλεκτρικό σύστημα ελέγχου αποτελείται από ντουλάπι, τηλεχειριστήριο.
