| MOQ: | 1 σύνολο |
| standard packaging: | Δαχτυλίδια |
| Delivery period: | 10-15 ημέρες |
| Μέθοδος πληρωμής: | Λ/Κ, Τ/Τ |
| Supply Capacity: | 100 σετ/μήνα |

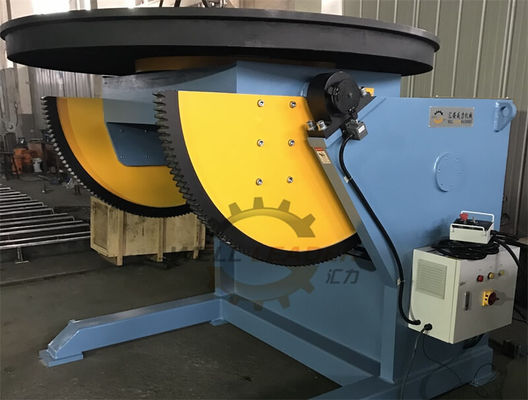

360 μοίρες συγκόλληση τοποθέτησης Turntable HB-50 θέση και συνεχής εργασία
Η συσκευή positioner συγκόλλησης μας έχει σχεδιαστεί για να περιστρέφει στρογγυλά ή σωληνωτά κομμάτια εργασίας όπως φλάντζες και σωλήνες σε 360 μοίρες, ώστε να επιτρέπει στον συγκολλητή να στέκεται σε μια θέση και να εργάζεται συνεχώς σε επίπεδη επιφάνεια.Αυτό αποτρέπει την κόπωση των εργαζομένων και αυξάνει την παραγωγικότητα, δεδομένου ότι ο συγκολλητής δεν χρειάζεται να κινείται συνεχώς γύρω από το εργασιακό κομμάτι για να ολοκληρώσει τη συγκόλλησηΗ μέθοδος αυτή της παρουσίασης του εργασιακού κομματιού τείνει επίσης να εξασφαλίζει σταθερά υψηλής ποιότητας συγκόλληση, δεδομένου ότι δεν περιλαμβάνονται επάνω ή κατακόρυφες διαδρομές.Η σύνδεση σωλήνων ή η τοποθέτηση εξαρτημάτων σωλήνων, όπως φλάντζες και βαλβίδες, είναι προβληματική εργασία από την άποψη της εκτέλεσης λόγω του επίπεδου εργασίας 360 μοιρώνΧωρίς τη χρήση ενός εργαλείου όπως ο τοποθετητής συγκόλλησης, ο εργάτης μπορεί να πρέπει να κινείται συνεχώς γύρω από και κάτω από το εργασιακό κομμάτι για να ολοκληρώσει τη σύνδεση, πράγμα που δεν ευνοεί την καλή ποιότητα συγκόλλησης..Για να αποφευχθούν συχνές διακοπές στις συγκόλλησεις συγκόλλησης, ένας ετοιμοθέτης συγκόλλησης είναι ένα απαραίτητο και αποτελεσματικό εργαλείο συγκόλλησης.
Χαρακτηριστικά:
- Υψηλής ακρίβειας δομή ρουλεμάν με απεριόριστη περιστροφή 360o.
- Mitsubishi / Schneider Inverter για να παρέχει σταθερή μεταβλητή ταχύτητα.
- Ηλεκτρικά εξαρτήματα Siemens/Schneider.
- Απομακρυσμένο κουτί με μακριά καλώδια.
- Ασύρματο τηλεχειριστήριο.
- Αναφορά του βαθμού κλίσης
- Περιορισμένος διακόπτης για να αποφευχθεί η κλίση.
- Η σύνδεση του καλωδίου ηλεκτρικής ενέργειας είναι εφοδιασμένη.
- Έγκριση CE.
Τεχνικές παραμέτρους:
- Δυνατότητα κλίσης: 1200 κιλά σε πλήρη θέση
- Μαξ βαρύτητα: 300mm
- Μαξ εκκεντρικό: 200mm
- Ταχύτητα περιστροφής: 0,12-1,2 στροφές ανά λεπτό
- Ταχύτητα κλίσης: 0,35 rm
- Περιοχή κλίσης: 0-120 βαθμοί
- Μηχανή περιστροφής: 1,1 kW
- Μηχανή κλίσης: 1,1 kW
- Μέγεθος τραπεζιού: Φ1200mm
- Πεδίο συμπίεσης: 2-10
Περιοχή παροχής (για κάθε τυποποιημένο μοντέλο):
- Κεντρικό σώμα με κινητήρες και κιβώτιο ταχυτήτων, τραπέζι, ρουλεμάν κλπ.
-Καμπίνα ελέγχου με εξαρτήματα Schneider και σύνδεσμο καλωδίου ηλεκτρικής ενέργειας
- Κουτί τηλεχειρισμού με καλώδιο 6 μέτρων
- Ασύρματο τηλεχειριστήριο
-Πέδαλο ποδιών.
-Σύρμα συγκόλλησης WP-300 για σωλήνα 2-10
- Τα σχετικά έγγραφα περιλαμβάνουν μηχανικά σχέδια, ηλεκτρικά διαγράμματα, εγχειρίδιο λειτουργίας κλπ.
- Ανταλλακτικά: κουμπιά, φώτα, δυνατομέτρα.
| Σχήμα | HB-03 | HB-05 | HB-08 | HB-10 | HB-20 | HB-30 | HB-50 | HB-100 |
| Ονομαστική ικανότητα | 300 κιλά | 500 κιλά | 800 κιλά | 1000 κιλά | 2000 kg | 3000 κιλά | 5000 κιλά | 10000 κιλά |
| Μέγιστη βαρύτητα σε ονομαστική χωρητικότητα | 200 χιλιοστά | 250 χιλιοστά | 300 χιλιοστά | 300 χιλιοστά | 300 χιλιοστά | 300 χιλιοστά | 300 χιλιοστά | 400 χιλιοστά |
| Μέγιστη εκκεντρικότητα σε ονομαστική χωρητικότητα | 150 χιλιοστά | 150 χιλιοστά | 150 χιλιοστά | 150 χιλιοστά | 200 χιλιοστά | 200 χιλιοστά | 200 χιλιοστά | 200 χιλιοστά |
| Ταχύτητα περιστροφής (rpm) | 0.2-2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
| Ταχύτητα κλίσης ((rpm) | με τα χέρια/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| Πεδίο κλίσης | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| Δύναμη περιστροφής κινητήρα | 0.37kw | 0.4kw | 0.4kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 1.5kw |
| Δύναμη κινητήρα κλίσης | 0.37kw | 0.37kw | 0.37kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 2.2kw |
| Διάμετρος τραπεζιού | Φ600 mm | Φ800 mm | Φ800 mm | Φ900 mm | Φ1100 mm | Φ1300 mm | Φ1600 mm | Φ2000 mm |
Πουλήθηκε σε: Γερμανία, Δανία, Ρουμανία, Νέα Ζηλανδία, Αυστραλία, Σιγκαπούρη, Ινδονησία, Μαλαισία, Αργεντινή, Βραζιλία, Χιλή, Τουρκία, Συρία, Ισραήλ, Σαουδική Αραβία, Βιετνάμ, Ινδία κλπ.
